Ako dodávateľ bezrozpúšťadlových laminátorov dostávam často otázku, ako merať hrúbku laminovanej vrstvy. Je to kľúčový aspekt v procese laminovania, pretože získanie správnej hrúbky zaisťuje špičkovú kvalitu produktu. V tomto blogu sa podelím o niekoľko praktických spôsobov merania hrúbky laminovanej vrstvy.
Prečo je meranie hrúbky laminovanej vrstvy dôležité
Predtým, než sa vrhneme na metódy merania, pochopme, prečo je to také dôležité. Hrúbka laminovanej vrstvy môže ovplyvniť výrobok mnohými spôsobmi. Napríklad v obalovom priemysle môže správna hrúbka poskytnúť potrebnú pevnosť a bariérové vlastnosti. Ak je príliš tenký, obal nemusí dobre chrániť obsah. Na druhej strane, ak je príliš hustý, môže to spôsobiť zbytočné náklady a spôsobiť, že výrobok bude objemnejší.
V odvetviach, ako je tlač a elektronika, hrúbka tiež ovplyvňuje funkčnosť. V tlačených materiáloch môže laminovaná vrstva zlepšiť vzhľad a odolnosť. V elektronike môže chrániť citlivé komponenty pred environmentálnymi faktormi. Presné meranie hrúbky je preto rozhodujúce pre zabezpečenie toho, aby konečný produkt spĺňal požadované normy.
Metódy merania hrúbky vrstvenej vrstvy
1. Mikroskopické meranie
Jedným z najpresnejších spôsobov merania hrúbky laminovanej vrstvy je použitie mikroskopu. Môžete použiť svetelný mikroskop alebo elektrónový mikroskop, podľa toho, koľko detailov potrebujete.
Aby ste to dosiahli, musíte najskôr pripraviť vzorku. Odrežte malý kúsok laminovaného materiálu a uistite sa, že okraje sú čisté. Potom umiestnite vzorku na stolík mikroskopu. Pomocou svetelného mikroskopu môžete zvyčajne získať dobrý pohľad na rôzne vrstvy. Budete sa musieť zamerať na laminovanú vrstvu a pomocou stupnice mikroskopu zmerať jej hrúbku.
Ak používate elektrónový mikroskop, môže poskytnúť ešte podrobnejšie obrázky. Je to však zložitejšia a drahšia metóda. Budete musieť dodržiavať prísne postupy prípravy vzorky, ako je potiahnutie vzorky vodivým materiálom. Ale výsledky stoja za to, najmä ak ide o veľmi tenké laminované vrstvy.
2. Ultrazvukový hrúbkomer
Ultrazvukový hrúbkomer je šikovný nástroj na meranie laminovanej vrstvy. Funguje tak, že cez materiál vysiela ultrazvukové vlny. Keď vlny dopadnú na rôzne vrstvy, odrazia sa späť a meradlo meria čas, za ktorý sa odrazy vrátia. Na základe rýchlosti zvuku v materiáli dokáže merač vypočítať hrúbku každej vrstvy.
Výhodou použitia ultrazvukového hrúbkomeru je, že je nedeštruktívny. Hrúbku môžete merať bez poškodenia laminovaného materiálu. Je to tiež relatívne rýchle a jednoduché použitie. Stačí umiestniť meradlo na povrch materiálu a poskytne vám údaj. Je však dôležité správne kalibrovať meradlo podľa typu materiálu, ktorý meriate.
3. Meranie založené na kapacite
Ďalšou možnosťou je meranie založené na kapacite. Spolieha sa na skutočnosť, že kapacita materiálu sa mení s jeho hrúbkou a dielektrickou konštantou. Na meranie laminovanej vrstvy môžete použiť kapacitný snímač.
Senzor je umiestnený blízko povrchu laminovaného materiálu. Meria sa kapacita medzi snímačom a materiálom a na základe vopred kalibrovaných hodnôt je možné určiť hrúbku laminovanej vrstvy. Táto metóda je vhodná na kontinuálne meranie, čo je skvelé pre in-line kontrolu kvality počas procesu laminovania. Môže to však byť ovplyvnené faktormi, ako je drsnosť povrchu materiálu a prítomnosť kontaminantov.
Faktory ovplyvňujúce presnosť merania
Pri meraní hrúbky laminovanej vrstvy existuje niekoľko faktorov, ktoré môžu ovplyvniť presnosť vašich výsledkov.
Vlastnosti materiálu: Rôzne materiály majú rôzne fyzikálne vlastnosti, ako je hustota, index lomu a dielektrická konštanta. Tieto vlastnosti môžu ovplyvniť metódy merania. Ak napríklad používate mikroskop, priehľadnosť materiálu môže ovplyvniť, ako dobre vidíte vrstvy. S ultrazvukovým hrúbkomerom musí byť rýchlosť zvuku v materiáli presne známa pre presné meranie.
Podmienky povrchu: Úlohu môže zohrávať aj povrch laminovaného materiálu. Ak je povrch drsný alebo má škrabance, môže to spôsobiť chyby v meraní. Pri meraní na základe kapacity môže špinavý alebo nerovný povrch narušiť elektrické pole a viesť k nepresným údajom.
Meracie prostredie: Dôležité je aj prostredie, v ktorom vykonávate meranie. Teplota a vlhkosť môžu ovplyvniť vlastnosti materiálu a výkon meracieho zariadenia. Napríklad zmeny teploty môžu spôsobiť roztiahnutie alebo zmrštenie materiálu, čo môže zmeniť jeho hrúbku.
Tipy na presné meranie
Ak chcete získať čo najpresnejšie meranie hrúbky laminovanej vrstvy, tu je niekoľko tipov:
Správna príprava vzorky: Či už používate mikroskop alebo inú metódu, uistite sa, že vzorka je pripravená správne. Odrežte ho čisto a manipulujte s ním opatrne, aby ste nepoškodili vrstvy.
Kalibrácia: Pred použitím vždy nakalibrujte svoje meracie zariadenie. To zaisťuje presnosť odčítania. Pri kalibrácii postupujte podľa pokynov výrobcu a použite štandardné vzorky, ak sú k dispozícii.
Viacnásobné merania: Vykonajte viacero meraní v rôznych bodoch laminovaného materiálu. To pomáha zohľadniť akékoľvek odchýlky v hrúbke. Potom vypočítajte priemer týchto meraní pre reprezentatívnejšiu hodnotu.
Naše bezrozpúšťadlové laminátory a meranie hrúbky
V našej spoločnosti chápeme dôležitosť presného merania hrúbky v procese laminovania. Naše laminátory bez rozpúšťadiel sú navrhnuté tak, aby poskytovali konzistentné a vysokokvalitné výsledky laminovania. Ponúkame tiež podporu a poradenstvo pri meraní hrúbky laminovanej vrstvy.

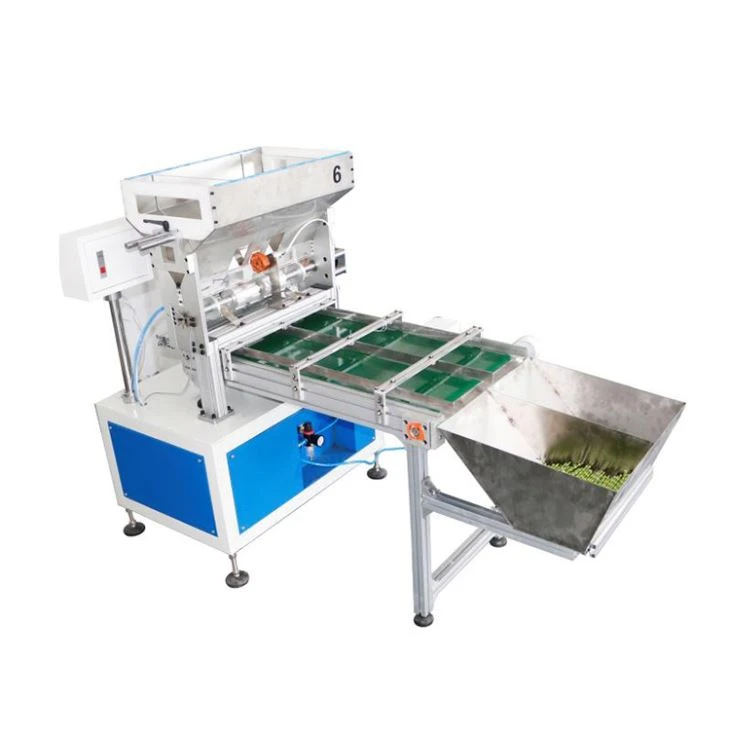

Ak máte záujem o našeStroj na výrobu slamy na skosenie papiera,Zmršťovací baliaci stroj na vyhrievanie fólie POF, aleboJednorazový stroj na výrobu tanierov, môžeme vám pomôcť zabezpečiť, aby proces laminovania spĺňal vaše požiadavky, vrátane presnej kontroly hrúbky.
Ak máte akékoľvek otázky týkajúce sa merania hrúbky laminovanej vrstvy alebo našich bezrozpúšťadlových laminátorov, neváhajte nás kontaktovať a začať konverzáciu. Sme tu, aby sme vám pomohli urobiť tie najlepšie rozhodnutia pre vaše podnikanie a vyťažiť maximum z vašich operácií laminovania.
Referencie
- Smith, J. (2018). Príručka technológie laminovania. Vydavateľ X.
- Brown, A. (2020). Nedeštruktívne testovacie metódy. Journal of Material Science, 15(2), 120 - 135.
- Green, C. (2019). Pokroky v meraní laminovaných materiálov. Zborník z medzinárodnej konferencie o laminovaní.
